Расходомер РУД-342-05.1-02
Быстрое измерение на существующем трубопроводе без капитальной переделки.
ОТ ОТДЕЛЬНОГО ИЗМЕРЕНИЯ ДО ПОЛНОЦЕННОЙ СТАНЦИИ ГТИ
Превращаем параметры бурения в управляемый процесс
Подбираем приборы и комплексные решения под объект, условия эксплуатации и действующую инфраструктуру.
ИЗМЕРЕНИЕ БЕЗ ВРЕЗКИ В ТРУБОПРОВОД
Узнайте расход жидкости, не переделывая технологическую линию

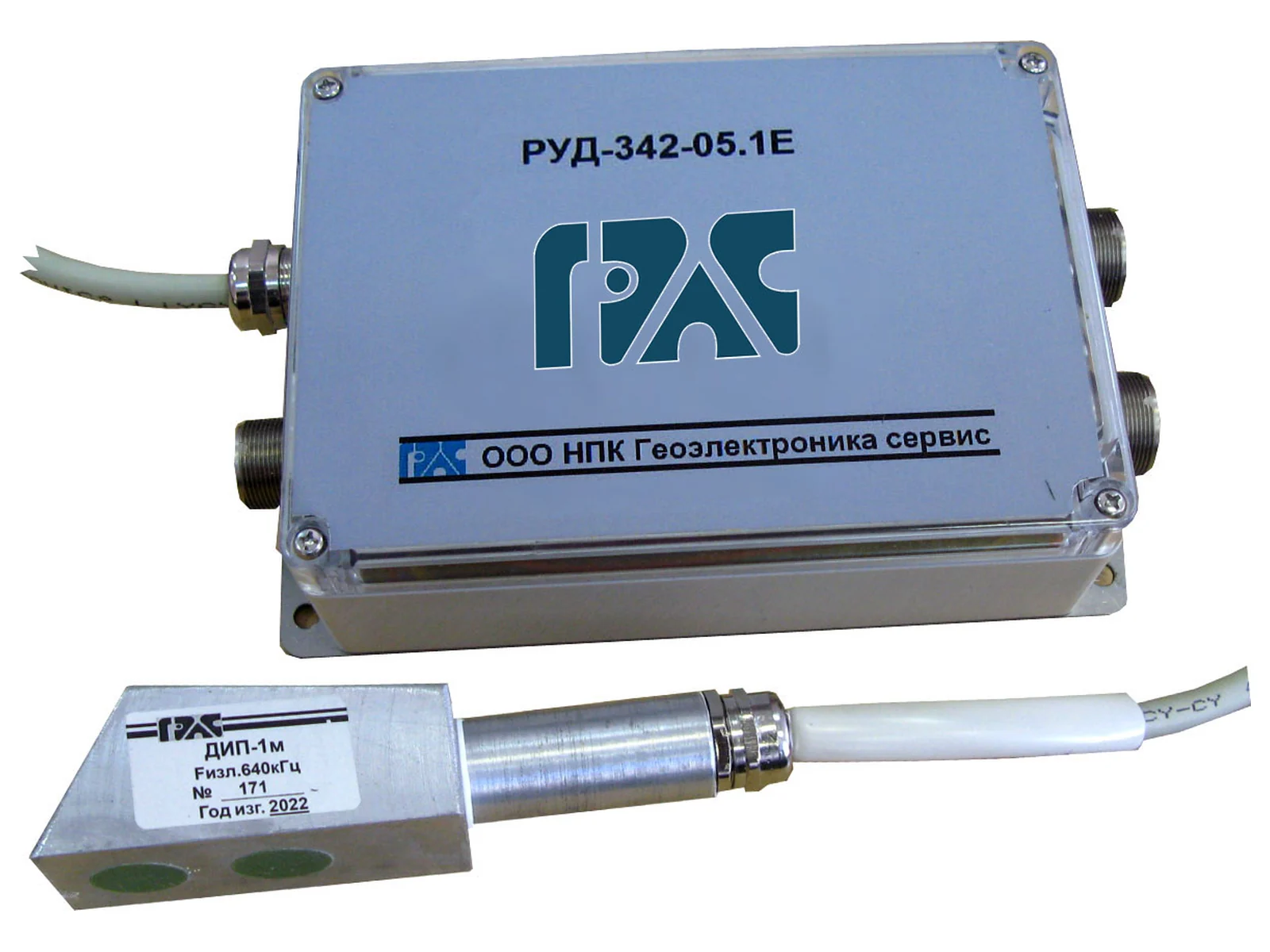

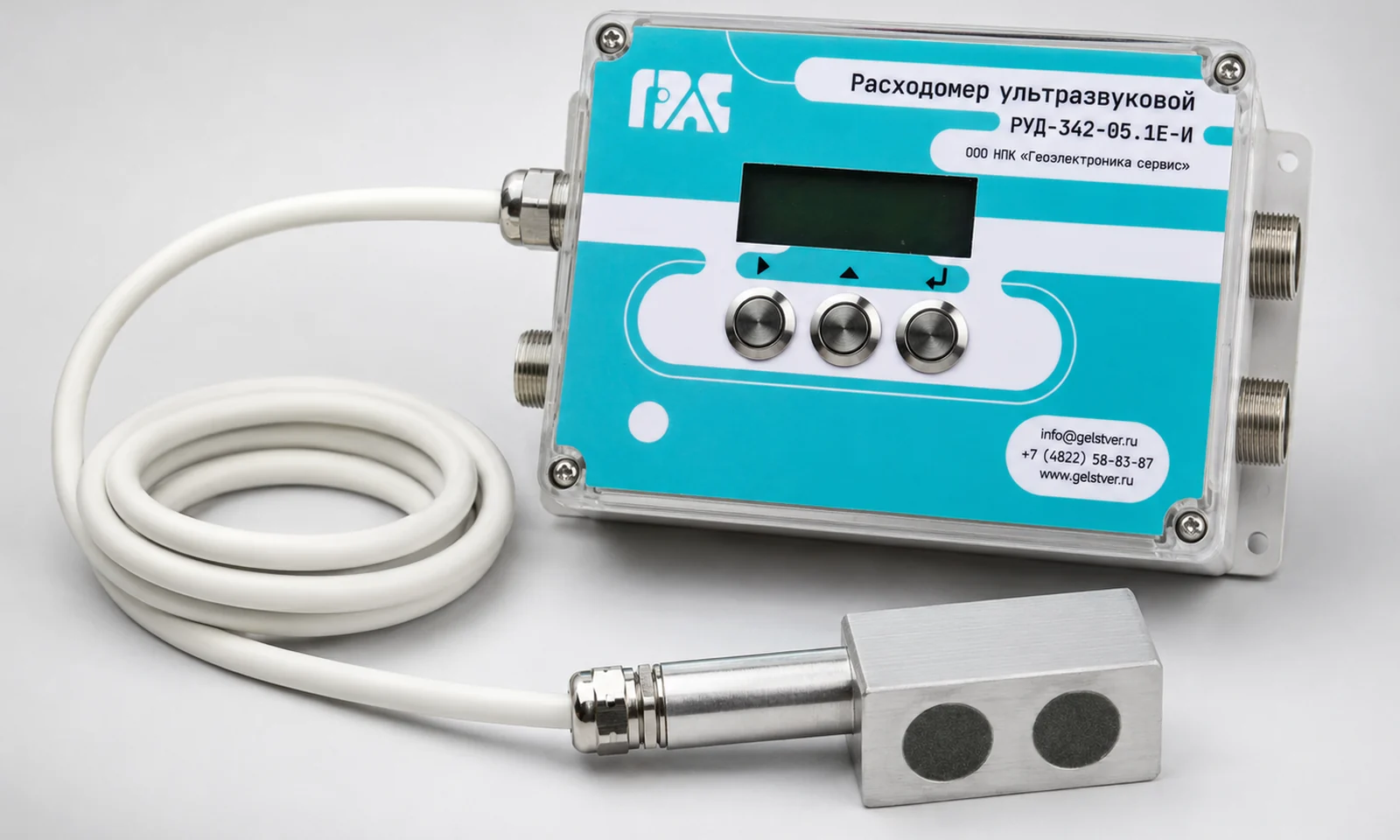

Портативный доплеровский расходомер РУД-342-05.1-02 устанавливается снаружи трубы и измеряет поток в заполненном трубопроводе. Не требуется разрезать трубу, монтировать фланцы или останавливать процесс ради переделки системы.
- 0,12–0
- м³/ч диапазон расхода
- 12,5–0
- мм диаметр трубопровода
- ±2,0%
- погрешность после градуировки
Быстрое измерение на существующем трубопроводе без капитальной переделки.
Один переносной прибор для труб разного диаметра и материала.
Работа в полевых условиях без постоянного подключения к сети — автономность до 30 ч.
| Диапазон измерений объёмного расхода жидкости | 0,12–500 м³/ч |
| Номинальный диаметр трубопровода | от 12,5 до 5000 мм |
| Погрешность после градуировки (скорость потока до 10 м/с) | ±2,0 % |
| Диапазон температуры измеряемой среды | от −15 до +80 °C |
| Параметры электрического питания | 5 (±0,2) В постоянного тока |
| Питание | Встроенная Li-ion АКБ 4400 мАч; внешнее зарядное устройство |
| Датчик | ДИП-2М, накладного типа, совмещённый |
| Настройка | 7-кнопочная клавиатура, меню с защитой паролем |
| Регистрация | До 32 ГБ; дата/время; суммарные/средние/мин/макс значения; JSONL |
| ПО для ПК | Контроль, настройка и калибровка; Windows, Linux |
| Выходы | USB-порт для обмена данными и зарядки |
| Дисплей | Чёрно-белая графическая матрица FSTN с подсветкой |
| Электронный блок | Портативный, корпус из анодированного алюминия |
| Кейс | Класс IP67 с защитными вставками |
| Комплект монтажа | Кронштейн, регулируемый хомут из нержавеющей стали, контактный гель |
| Габариты (Д×Ш×В) | 153 × 85 × 32 мм, не более |
| Масса в комплекте с кейсом | не более 3 кг |
| Условия эксплуатации (температура) | от −30 до +70 °C |
| Степень защиты (ГОСТ 14254-2015) | IP51 |
| Подключение к ПК | Есть, RNDIS |
| Протоколы связи | MODBUS TCP, FTP |
| Время автономной работы | 20 ч с подсветкой / 30 ч без подсветки |
| Языки интерфейса | русский, английский |
| Средний срок службы | 7 лет |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
ГРСИ РФ № 97375-26 · регистрация на microSD, JSONL
Дополнительно
Сохранение результатов измерений и последующая выгрузка данных на ПК.
Области применения
Сточные воды
Аэрированные жидкости
Суспензии
Абразивные среды
Пульпа
Химические растворы
Кислоты и щёлочи
Металл · пластик · футерованные трубы
Документы
Предоставляются по запросу инженера.
Тот же расходомер можно заказать напрямую на rashodomerrf.ru — отдельный канал сбыта того же производителя.
ВАЖНЫЕ ПАРАМЕТРЫ ДОЛЖНЫ БЫТЬ ВИДНЫ ТАМ, ГДЕ ПРИНИМАЕТСЯ РЕШЕНИЕ
Выведите данные процесса на площадку, а не оставляйте их внутри операторской

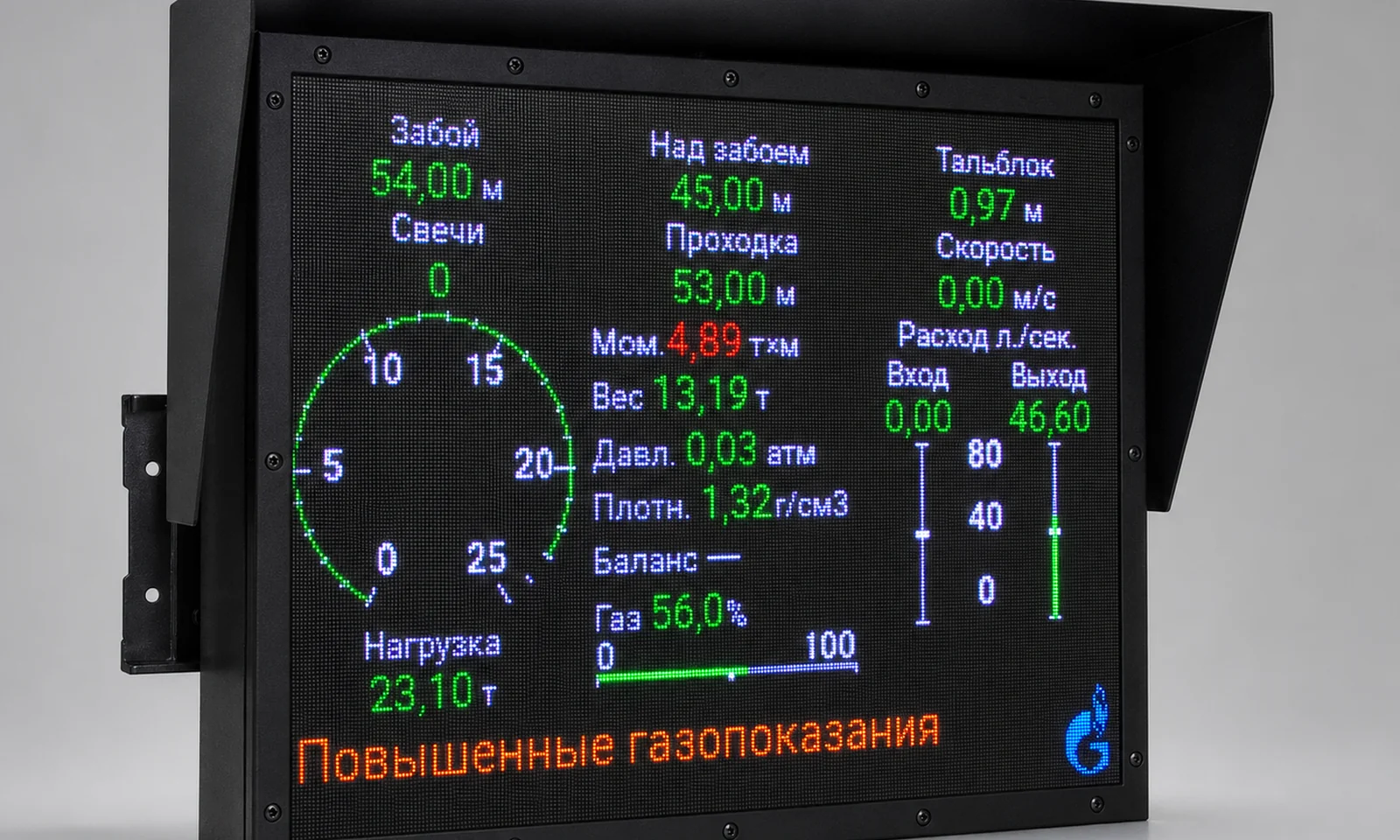

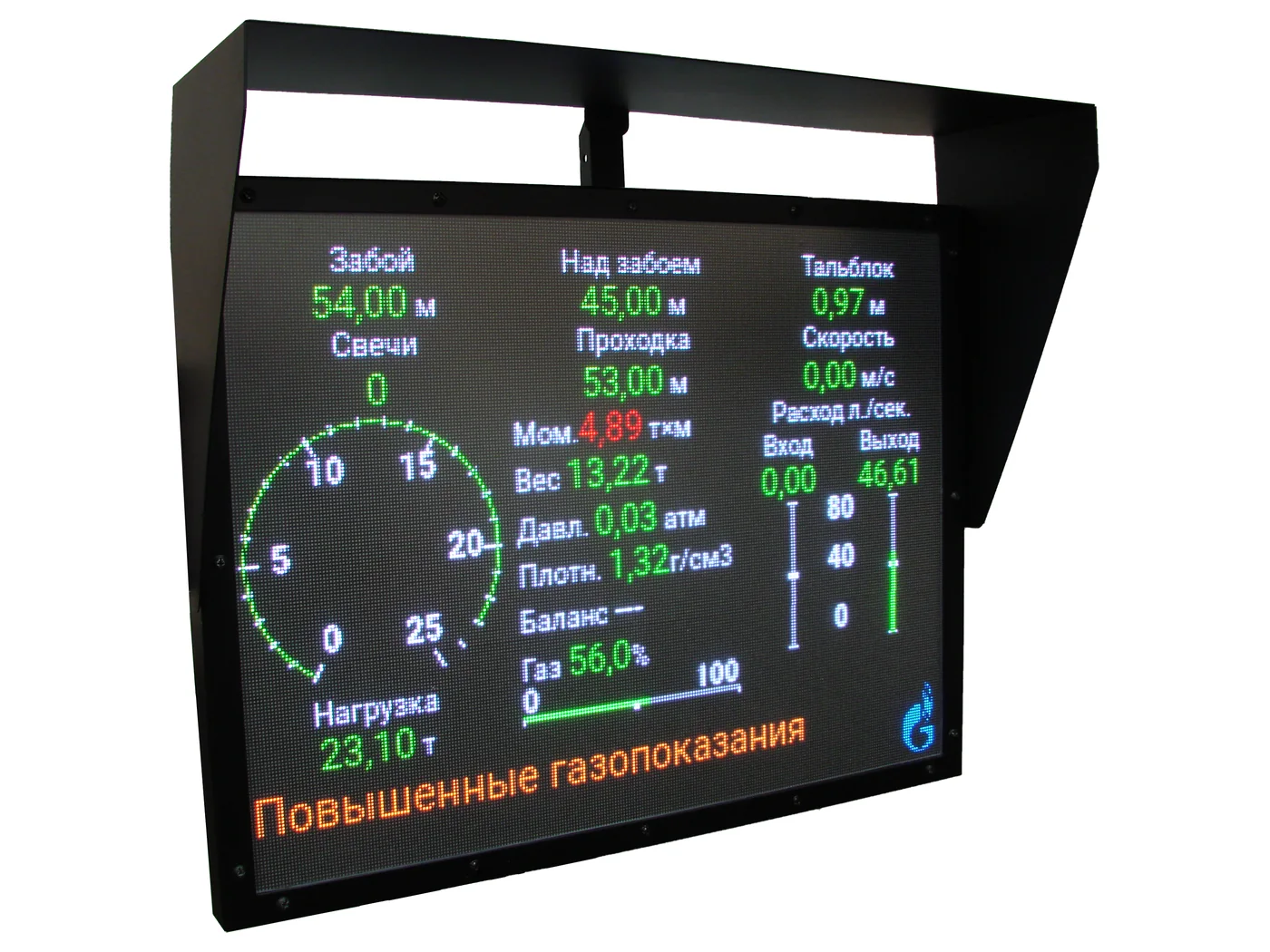

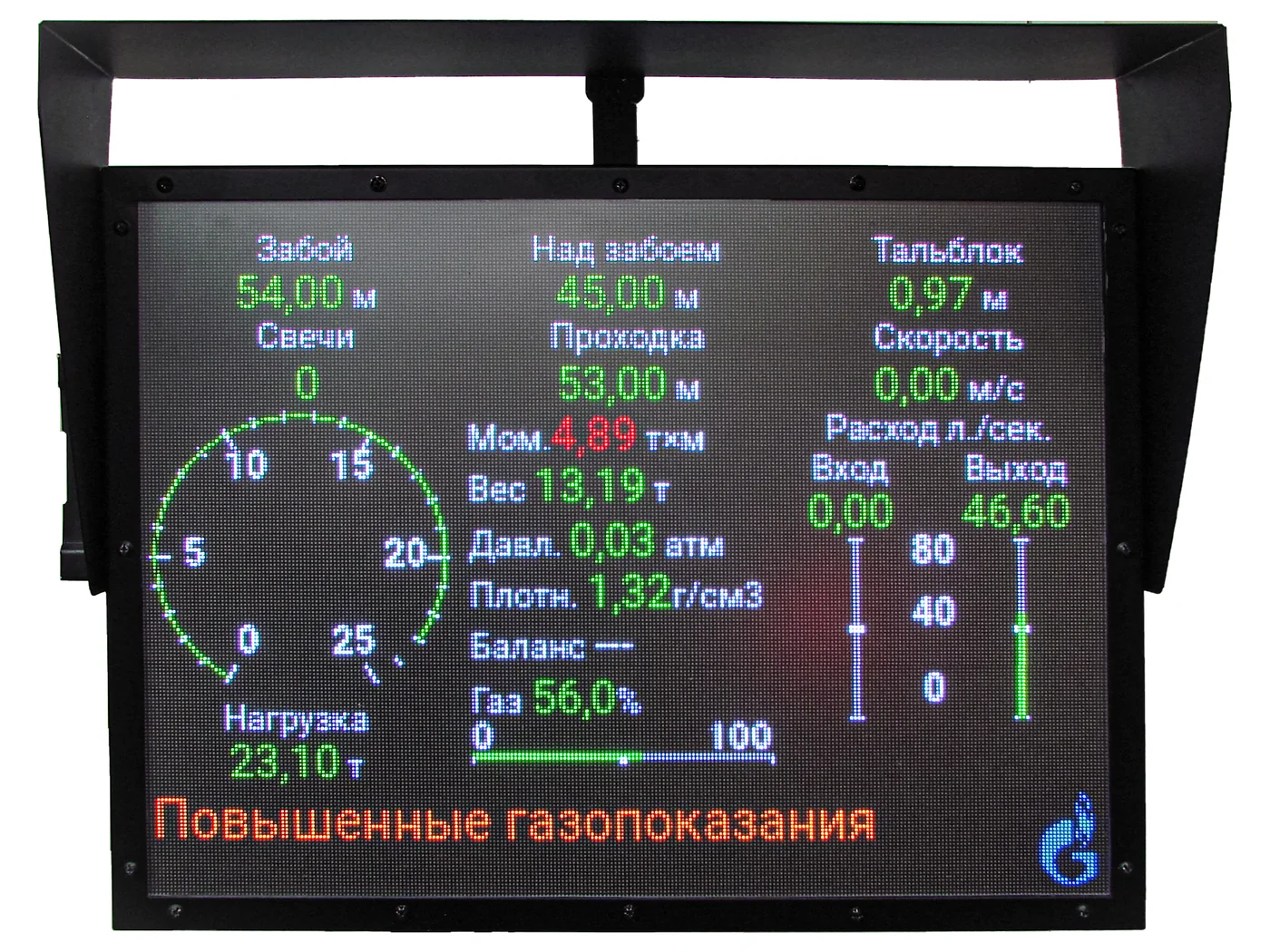

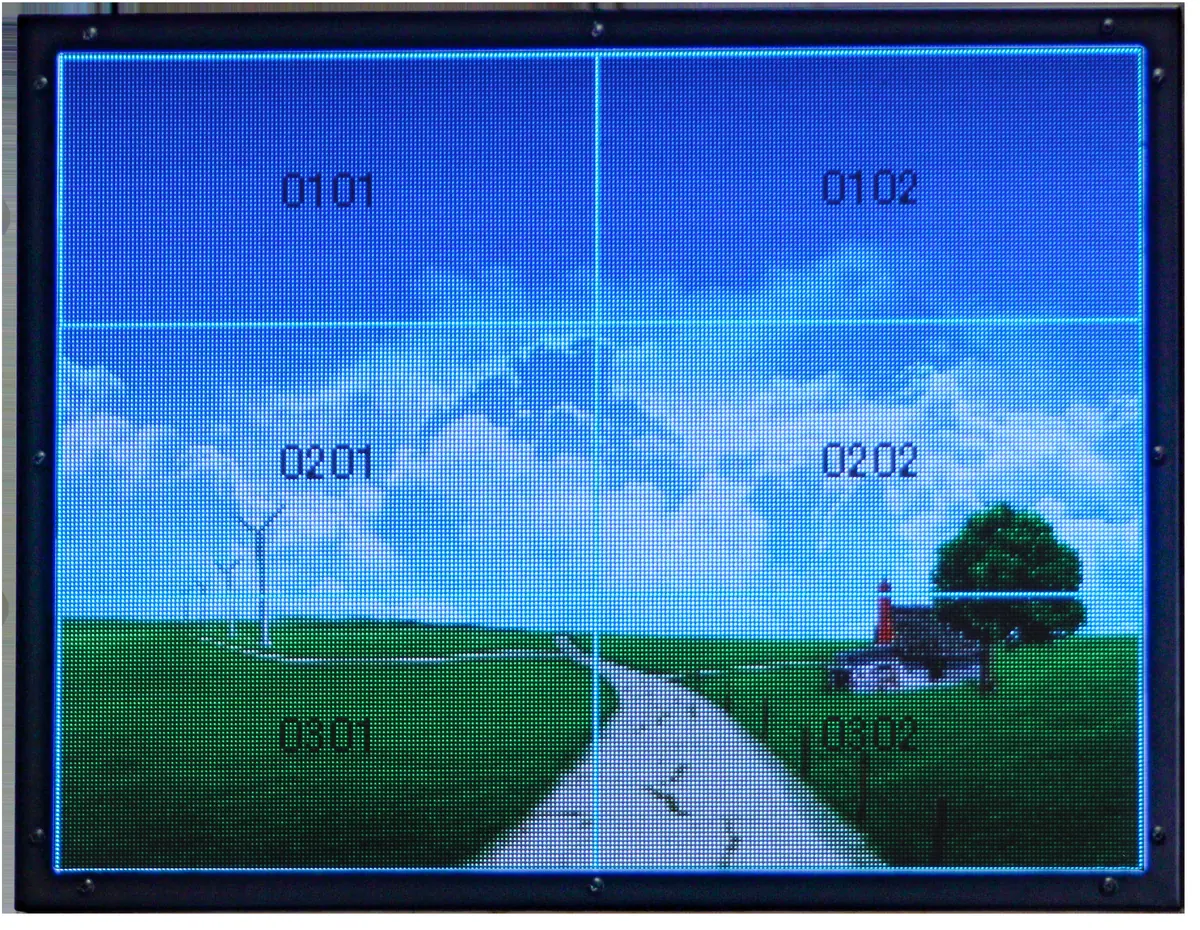

Светодиодный инфодисплей показывает параметры бурения, предупреждения и производственные показатели в реальном времени. Корпус и исполнение рассчитаны на среду, где обычный LCD-монитор быстро становится слабым звеном.
- IP67
- степень защиты
- −40…+50 °C
- температура эксплуатации
- 360×200–1000×1000
- мм, размеры исполнения
Данные видны непосредственно буровому мастеру и персоналу на площадке.
Показатели, текст, предупреждения и графики выводятся в одном интерфейсе.
Дисплей интегрируется в существующую систему мониторинга.
Дополнительно
Исполнение подбирается под размеры, дистанцию просмотра и условия объекта.
Где применяется
Нефтегазовая отрасль
Металлургия
Угольная и рудная промышленность
Водоочистка и водоподготовка
Химическая промышленность
Документы
470+ СТАНЦИЙ СЕРИИ «РАЗРЕЗ»
Единая картина скважины вместо разрозненных показаний

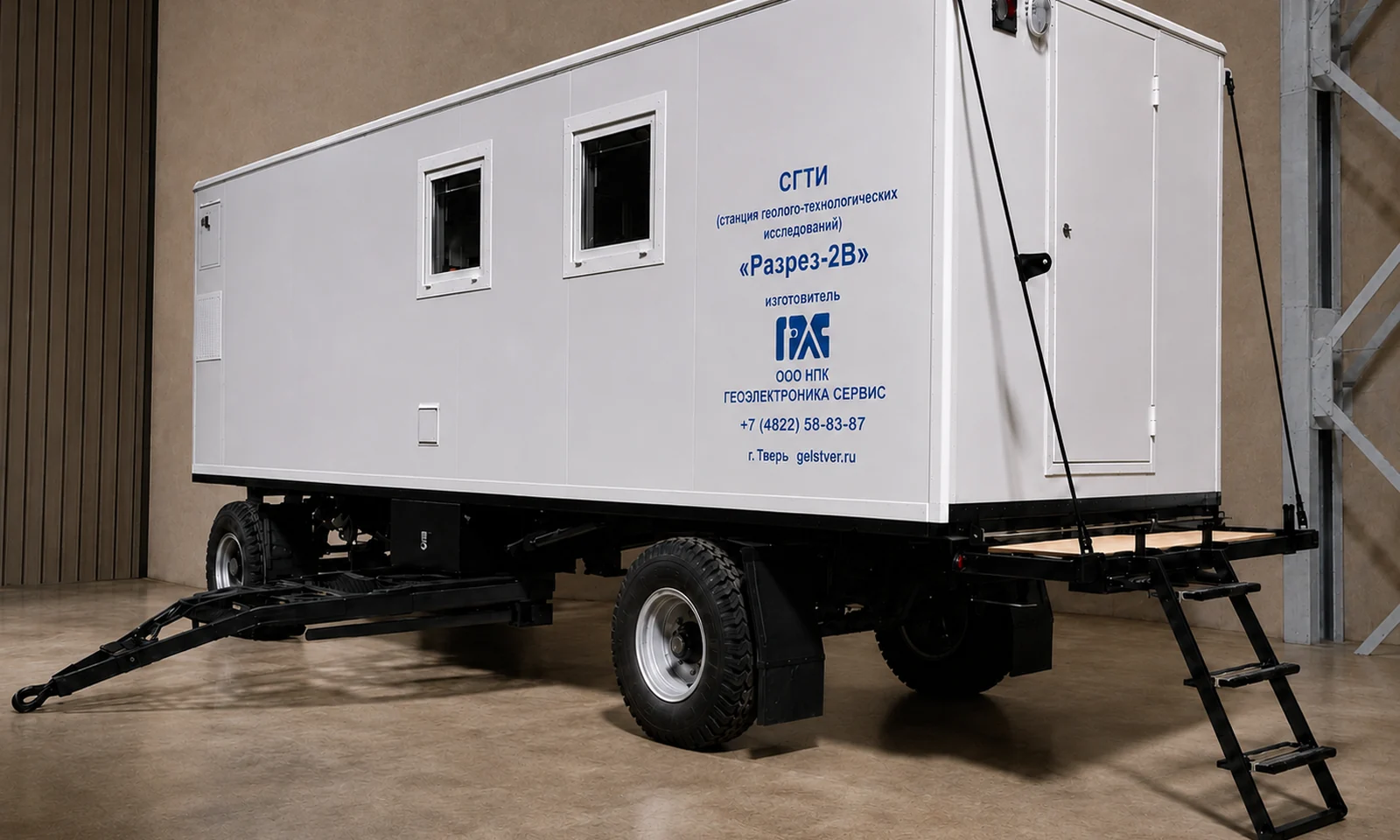

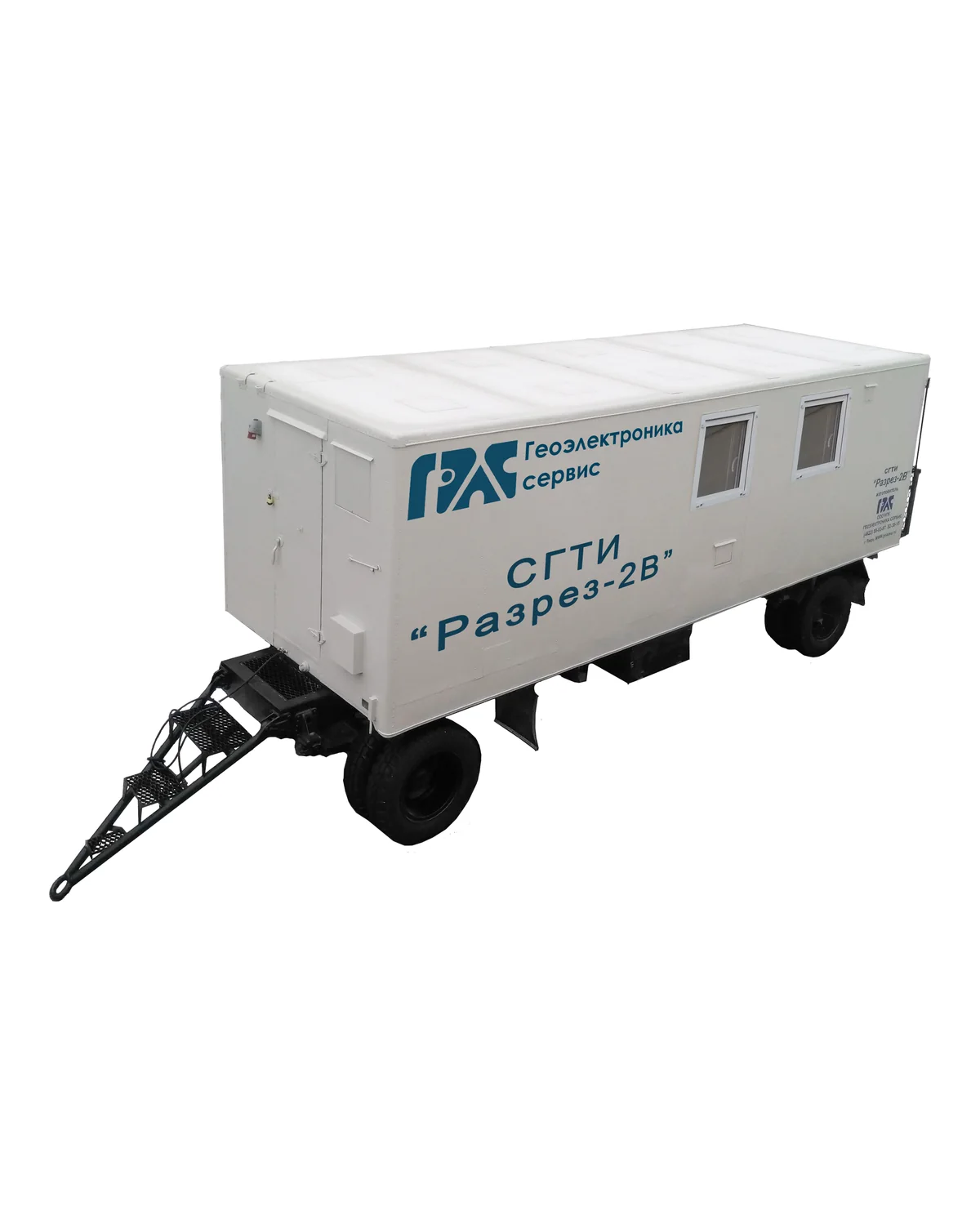

«Разрез-2В» собирает, обрабатывает, отображает и документирует технологическую и геологическую информацию в процессе бурения вертикальных, наклонно-направленных и горизонтальных скважин. Данные накапливаются в базе WellBase и передаются по спутниковым и другим каналам связи.
- 0+
- станций серии «Разрез» в эксплуатации
- 0
- варианта размещения
- 0
- типов интерфейсов подключения
Гибкая конфигурация под объект, поддержка цифровых и аналоговых каналов.
Единая база данных WellBase вместо ручного сведения показаний.
Подтверждённый опыт эксплуатации в России, за рубежом и на морских платформах.
ТОЧНОСТЬ ИЗМЕРЕНИЙ — НЕ ФОРМАЛЬНОСТЬ, А ОСНОВА РЕШЕНИЙ
Калибруйте измерительные каналы там, где работает станция

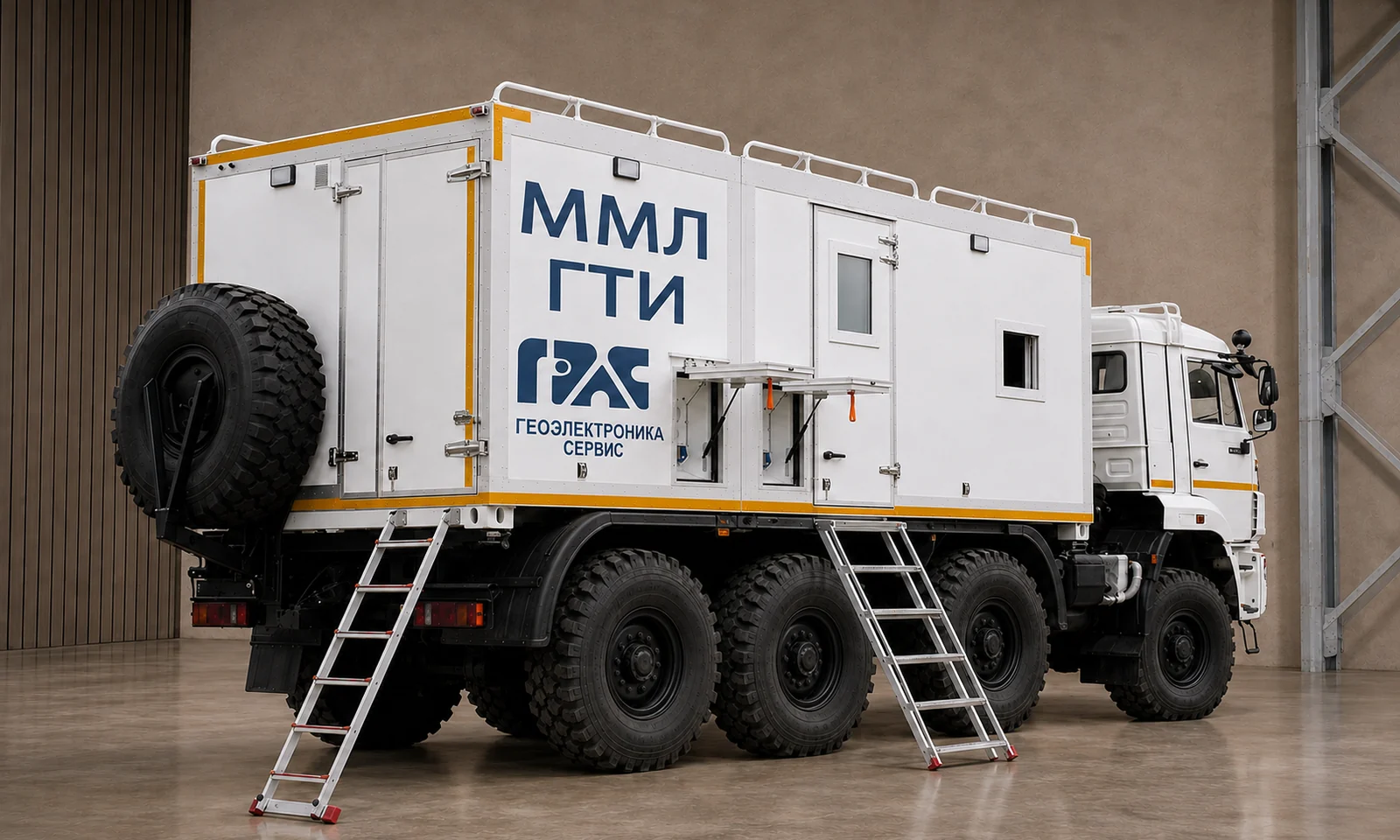

ММЛ ГТИ позволяет проводить метрологическое обеспечение измерительных каналов непосредственно на буровой, без демонтажа и транспортировки оборудования.
- ИС-1
- класс по ГОСТ 8.596-2002
- Все зоны
- климатическое исполнение
Метрологическое обеспечение прямо на буровой, без демонтажа и транспортировки оборудования.
Пылевлагозащищённый блок-контейнер, готов к дорогам общего пользования и бездорожью.
Работает в комплексе со станциями «Разрез-2В» и «Разрез-5В».
Какие измерения охватывает лаборатория
Механические величины
Расход, поток, уровень, объём
Давление
Физико-химический состав
Температурные измерения
Электротехнические величины
Мобильное и климатическое исполнение
Пылевлагозащищённый блок-контейнер, транспортируется КАМАЗ-контейнеровозом — рассчитано на дороги общего пользования и бездорожье. Все климатические зоны по ГОСТ 16350-80.
Документы
Предоставляются по запросу инженера.
ПОЛНЫЙ КАТАЛОГ ОБОРУДОВАНИЯ
Все приборы и комплексы по категориям
По этому запросу ничего не найдено. Уточните название или индекс прибора либо задайте вопрос инженеру.
Не уверены, какой состав оборудования нужен именно вашему объекту?
Отправьте техническое задание, перечень существующих систем или описание задачи. Мы предложим состав решения, совместимость интерфейсов и варианты исполнения.
