Расходомер ультразвуковой РУД-342-05.1Е и РУД-342-05.1Е-И

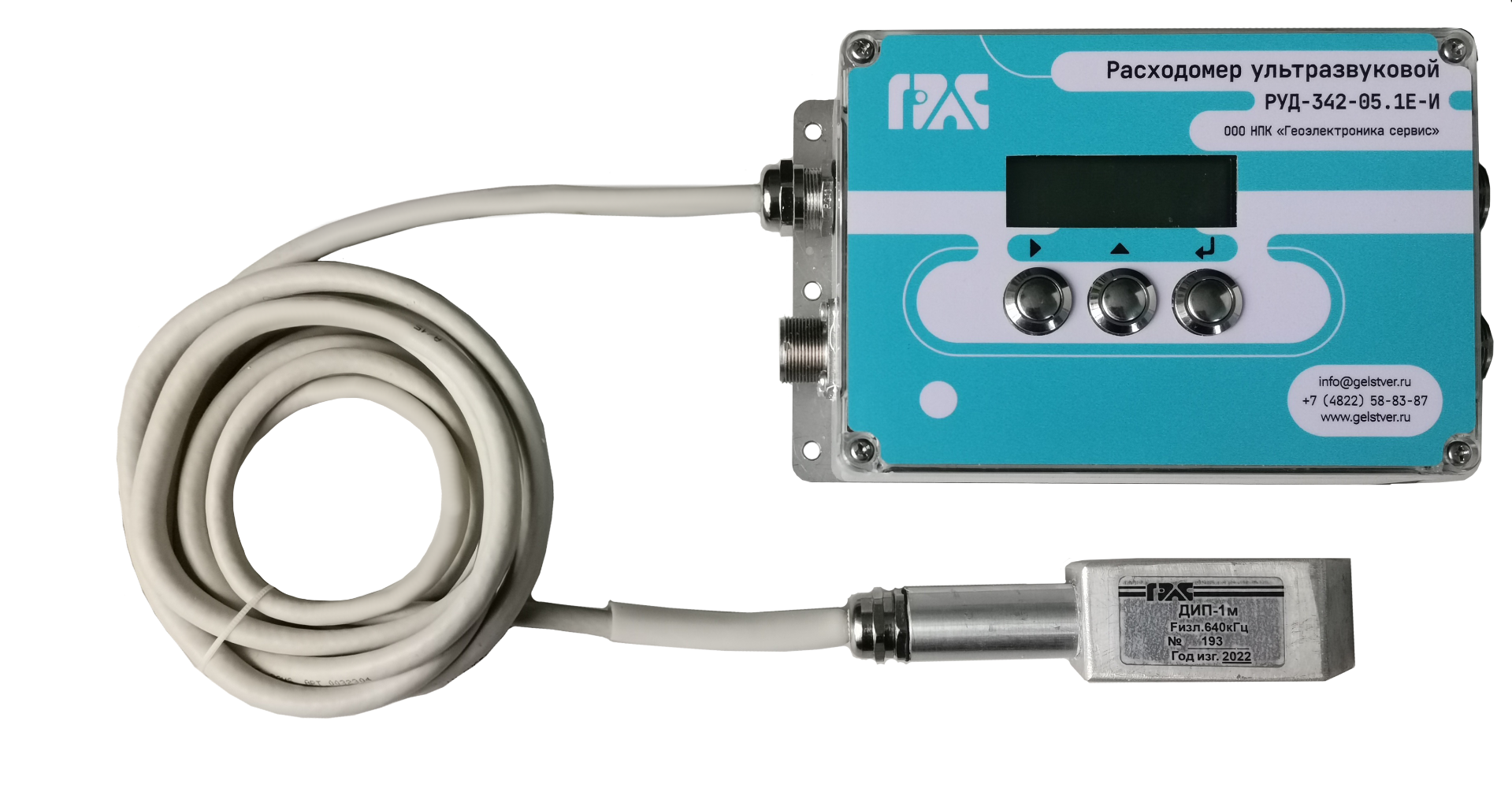

РУД-342-05.1Е РУД-342-05.1Е-И

Государственный реестр средств измерений (ГРСИ РФ) № 97375-26

Измеритель расхода жидкости РУД-342-03 снят с производства.

ООО НПК «Геоэлектроника сервис» осуществляет техническую поддержку ранее поставленных Измерителей расхода жидкости РУД-342-03.

Назначение

Расходомер ультразвуковой РУД-342 предназначен для измерения объемного расхода жидкости в полностью заполненной трубе и суммарного объема прокачанной жидкости для дистанционной передачи в системы сбора данных геолого-технологических исследований (ГТИ), системы контроля, регулирования и управления технологическими процессами.

Устройство и принцип работы

Принцип действия РУД основан на излучении в контролируемую жидкость непрерывного ультразвукового сигнала постоянной частоты, приеме отраженного от включений в жидкость ультразвукового сигнала и определении среднего отклонения частоты принятого сигнала от частоты излученного сигнала. Разница частот излученного и принятого сигналов прямо пропорциональна средней скорости потока жидкости и расходу жидкости в трубопроводе. Результаты измерения передаются по цифровому и аналоговому интерфейсу.

Преимуществом РУД-342 перед расходомерами других типов являются:

Возможность использования накладных датчиков, не требующих врезки в трубопровод.
Объединение в одном корпусе излучателя и приемника первичного преобразователя.
Первичный преобразователь имеет полный цикл производства на предприятии, является аналогом датчика SE4 (Greyline, Канада; Artvik Inc., США) и может применяться с ультразвуковыми доплеровскими расходомерами DFM (Greyline, Канада); имеет высокую эффективность, как за счет конструктивных особенностей, так и за счет согласования входного и выходного импеданса пьезопреобразователей с генератором и усилителем.
Цифровая обработка сигнала в частотной области.
Аппроксимационный алгоритм определения центральной частоты доплеровского спектра, позволяющий существенно снизить влияние шумов и повысить точность измерений на малых расходах.
Автоматическая отстройка от шумов и помех.
Большой динамический диапазон амплитуд входного сигнала, что позволяет выполнять измерения разных типов жидкости.
Опционально: встроенные клавиатура и дисплей для индикации расхода и амплитуды сигнала, управления настройками и режимами.
Компактные габариты датчика и небольшая масса
Интерфейсы: цифровой RS-485, токовый 4 – 20 мА.

Расходомер нечувствителен к материалу и толщине стенки трубопровода (исключение многослойные металлопластиковые и футерованные трубы), плотности и температуре жидкости. По сравнению с времяпролетными расходомерами он практически нечувствителен к профилю распределения скоростей потока.

Программные средства, поставляемые в комплекте, позволяют выполнять настройку и проверку работоспособности РУД-342, включая дистанционную проверку работоспособности и контроль сигнала от датчика.

Технические характеристики

Наименование параметра	РУД-342-05.1Е РУД-342-05.1Е-И
Диапазон измерений объемного расхода жидкости, м³/с	3,98×10^-5... 0,1
Диапазон измерений удельного суммарного объема, м³	0 ... 16 777 215
Диапазон диаметров труб, мм	22,5 ... 5000
Пределы допускаемой основной приведенной погрешности измерения объемного расхода жидкости, выраженные в процентах от верхнего предела измерений, %	± 2,0*
Пределы допускаемой основной приведенной погрешности измерения объемного расхода жидкости, выраженные в процентах от верхнего предела измерений, без предварительной градуировки, %	±3
Пределы допускаемой основной приведенной погрешности измерения суммарного объема прокачанной жидкости, выраженные в процентах от измеряемого значения параметра, %	±1,0*
Пределы допускаемой дополнительной приведенной погрешности измерения, обусловленной отклонением температуры окружающей среды, %	±0,15
Диапазон измеряемых скоростей потока жидкости, м/с	0,05 – 10,0
Напряжение питания постоянного тока, В	7 ... 18
Напряжение питания U_пт для токового выхода, В	7 ... 25
Ток потребления, мА, не более - РУД-342-05.1Е (без табло) - РУД-342-05.1Е-И (с табло)	100130
Потребляемая мощность, Вт, не более	1,2
Диапазон рабочих температур, ^оС	-40 ... +60
Относительная влажность воздуха, %, не более	95
Формат выходного кода на цифровом выходе	Четырехбайтный с плавающей точкой
Время чистого запаздывания выходного сигнала, с, не более	1,2
Постоянная времени, с, не более	1,5
Среднее время наработки на отказ, ч	8 000
Тип выходного сигнала	RS-485, 4 – 20 мА
Степень защиты по ГОСТ 14254-2015	IP65
Маркировка взрывозащиты	0Ех ia IIB T5 Ga X
Габаритные размеры (Д×В×Ш), мм	200 × 150 × 100
Масса, кг, не более	2
Режим работы	Постоянный
Межповерочный интервал, лет	1

* - Заявленная точность обеспечивается после градуировки РУД непосредственно на месте установки
