Портативный доплеровский ультразвуковой расходомер РУД-З42-05.1-02 общепромышленного назначения предназначен для бесконтактного измерения объёмного расхода различных жидкостей (сточные воды, обработанные стоки, аэрированная вода, медицинские и косметические суспензии, химикалии и растворители, вязкие жидкости, абразивные среды, пульпа, кислоты и щелочи) в заполненных трубопроводах.
Идеально подходит для коммерческого учета, оперативного контроля, систем автоматизации расхода жидкостей в трубопроводах из любого проводящего ультразвук материала (все виды металлов (все марки сталей), пластика (трубы для водоснабжения, отопления, сточных вод, и др.), футерованные трубы, если между слоями нет воздушного зазора).
- Удобство установки датчика (приёмник и передатчик совмещены в одном корпусе, который крепится на внешней стороне трубы с помощью акустического геля, монтажного кронштейна и регулируемого хомута из нержавеющей стали, входящих в комплект поставки).
- Автономное питание (ёмкость встроенного Li-ion аккумулятора позволяет устройству работать не менее 20 часов со включенной подсветкой экрана, и около 30 часов – без подсветки).
Зарядка устройства осуществляется от сетевого блока питания (входит в комплект поставки) напряжением 5 вольт и номинальным током не менее 2 Ампер (10 Ватт) в течение 4 часов, или порта USB компьютера или ноутбука (в этом случае зарядка займёт не менее 12 часов). Зарядное устройство подключается к разъёму USB на корпусе устройства.
- Встроенный логгер данных (данные непрерывно записываются на microSD объёмом до 32 гигабайт. Формат записи данных – jsonl).
- Графический дисплей, развитое меню позволяют быстро настроить РУД для работы на объекте (выбор необходимых единиц измерения отображаемых величин). На дисплее отображаются тип подключения к порту, состояние логгера данных, уровень принятого сигнала Доплера, время, дата, состояние аккумулятора, единицы измерения расхода или скорости потока.
- Конструкция расходомера исключает возможность несанкционированного влияния на ПО и измерительную информацию расходомера.
- Цифровая обработка сигнала позволяет работать со слабыми и искаженными сигналами. Алгоритм обработки позволяет отфильтровать фоновые шумы и наводки и получать неискаженные значения расхода жидкости.
- Является сертифицированным средством измерения.

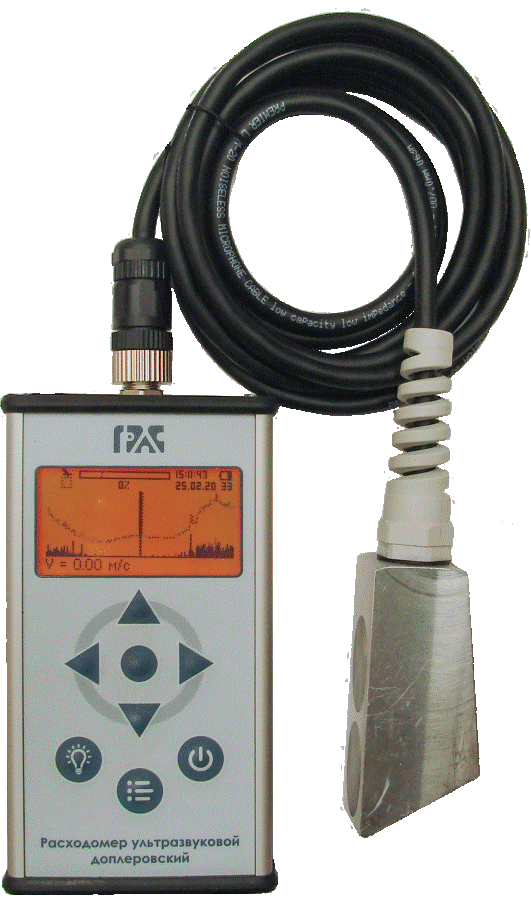

Расходомер РУД-З42-05.1-02 состоит из блока электроники, ультразвукового преобразователя, соединительных кабелей, зарядного устройства. Ультразвуковой преобразователь является накладным и одновременно выполняет функции излучателя и приемника ультразвуковых волн.
Блок электроники формирует переменное напряжение для работы ультразвукового преобразователя, обеспечивает прием и обработку сигнала, отображает на дисплее результаты измерений, передает измерительную информацию.
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
0,12 до 500 |
|
Номинальный диаметр трубопровода, мм |
от 12,5 до 5000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода жидкости после предварительной градуировки, при скорости потока до 10 м/с, % |
±2,0 |
|
Диапазон температуры измеряемой среды, °С |
от -15 до +80 |
|
Параметры электрического питания, напряжение постоянного тока, В |
5(±0,2) |
|
Питание |
Встроенная Li-ion аккумуляторная батарея 4400 мАч для бесперебойной работы до 30 часов. Внешнее зарядное устройство |
|
Датчик (стандартная модель ДИП-2М) |
Накладного типа, совмещенный |
|
Настройка |
7-кнопочная клавиатура, удобное меню настройки с защитой паролем |
|
Регистрация |
Отчеты объемом до 32 Гб с отметками даты и времени. в отчетах представляются суммарные, средние, минимальные, максимальные результаты измерений и связанные с ними временные показатели. Формат файлов данных – jsonl. |
|
Программное обеспечение для ПК |
ПО для контроля, настройки и калибровки расходомера (Windows, Linux) |
|
Выходы |
USB порт для обмени информацией с ПК и зарядки аккумулятора |
|
Дисплей |
Черно-белая графическая матрица FSTN с подсветкой. Хорошо виден как в темноте, так и при ярком солнце |
|
Электронный блок |
Портативный, с корпусом из анодированного алюминия |
|
Кейс |
Согласно классу IP67 с использованием защитных вставок |
|

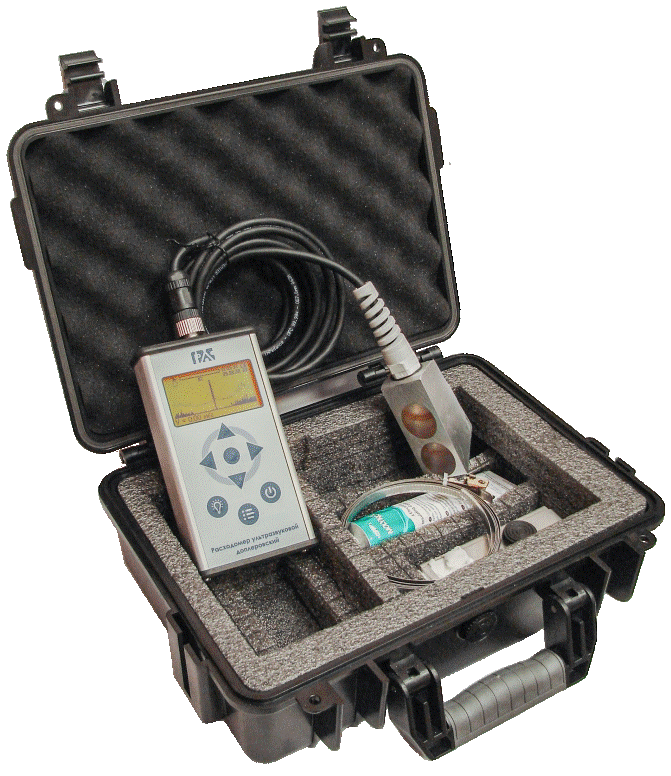

Комплект инструментов для монтажа датчика |
Монтажный кронштейн, регулируемый хомут из нержавеющей стали, контактный гель |
|
Габаритные размеры (Д × Ш × В), мм, не более: |
153 × 85 × 32 |
|
Масса изделия в комплекте с кейсом, кг, не более |
3 |
|
Условия эксплуатации: – температура окружающей среды, °С |
от -30 до +70 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP51 |
|
Возможность подключения к ПК |
Есть, RNDIS |
|
Поддерживаемые протоколы связи |
MODBUS TCP, FTP |
|
Время автономной работы |
20 часов с подсветкой, 30 часов без подсветки экрана |
|
Языки интерфейса |
русский, английский |
|
Средний срок службы, лет |
7 |
|
Гарантийный срок, лет |
1 |
|
Межповерочный интервал, лет |
1 |
